Световод передаёт лазерное излучение от аппарата к рабочей зоне и формирует требуемое распределение энергии. Выбор конструкции зависит от задачи, длины волны, мощности источника и способа подключения. Примеры оптических изделий разного назначения представлены на сайте https://polironik.ru/, где собраны решения для медицинской, научной и технической аппаратуры. Одни модели направляют луч через плоский торец, другие рассеивают его по окружности или вдоль заданного участка. Ошибка при подборе может привести к потерям мощности, перегреву соединения или неправильному распределению излучения. Поэтому оценивать нужно не только диаметр волокна, но и конструкцию рабочего наконечника.
Способ выхода излучения

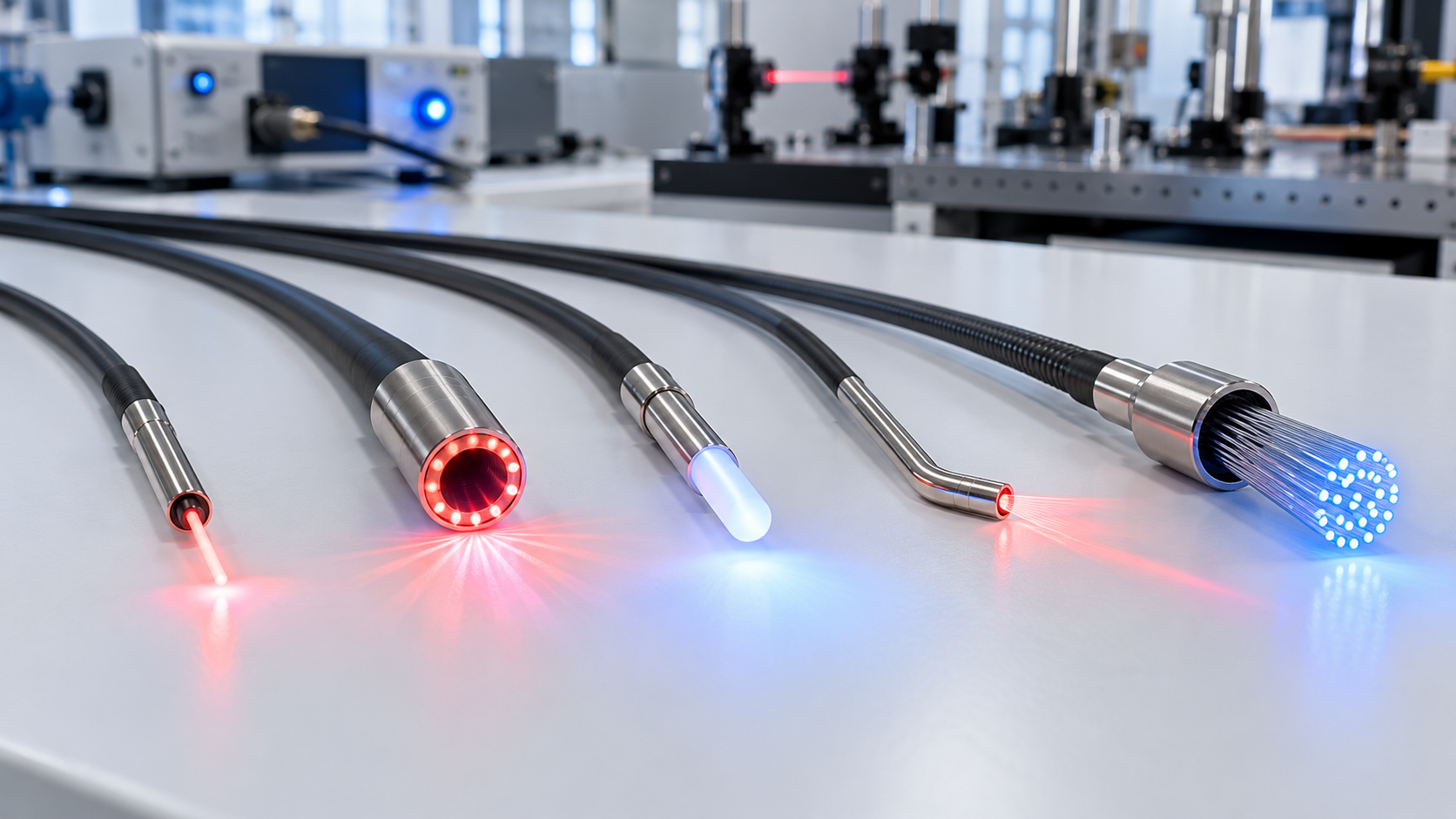

Торцевой световод выводит луч через плоский конец оптического волокна. Такая конструкция создаёт направленный поток и применяется там, где требуется воздействие на ограниченную область. Радиальная модель распределяет энергию по окружности, формируя кольцевую диаграмму. Диффузионный вариант рассеивает излучение вдоль рабочей части заданной длины. У световодов бокового свечения поток выходит через специальный участок сбоку, что позволяет изменить направление воздействия без изгиба волокна. Конкретный тип выбирают по требованиям оборудования и утверждённой методике его применения.
По характеру распределения света различают:
- торцевые модели с прямым выходом луча;
- радиальные изделия с кольцевым рассеянием;
- диффузионные варианты с протяжённой рабочей зоной;
- световоды с боковым выходом излучения;
- изделия с линзой или микролинзой.
Форма наконечника определяет геометрию светового поля, однако не является единственным параметром совместимости. Необходимо учитывать характеристики лазерного источника, коннектора и защитной оболочки.
Конструкция и назначение
Оптическое волокно может поставляться как отдельное изделие, готовый инструмент, жгут или зонд. Модели для диагностических систем отличаются от решений, рассчитанных на передачу высокой мощности. Защитное покрытие подбирают с учётом температуры, механической нагрузки и условий обработки. Длина изделия должна обеспечивать свободное подключение без резких перегибов и натяжения. Научно-производственное предприятие «Полироник» выпускает световоды и волоконно-оптические инструменты для разных сфер применения. Для нестандартных установок параметры изделия могут определяться техническим заданием.
Подбор выполняют в несколько этапов:
- Определяют длину волны и допустимую мощность лазерного источника.
- Выбирают требуемую схему выхода и распределения излучения.
- Проверяют диаметр волокна и совместимость коннектора с аппаратом.
- Уточняют длину, материал оболочки и допустимый радиус изгиба.
- Сопоставляют требования к обработке и повторному использованию изделия.
Проверка перед работой
Перед подключением осматривают оболочку, коннектор и рабочий конец световода. Загрязнение или повреждение торца увеличивает потери и способно нарушить форму луча. Для контроля применяют предназначенные для оптики микроскопы и очистители. Волокно нельзя резко сгибать, скручивать или прижимать тяжёлыми предметами. Условия хранения и обработки определяются документацией производителя конкретного изделия. Последовательная проверка помогает сохранить расчётные характеристики оптического канала и снизить риск повреждения оборудования.
